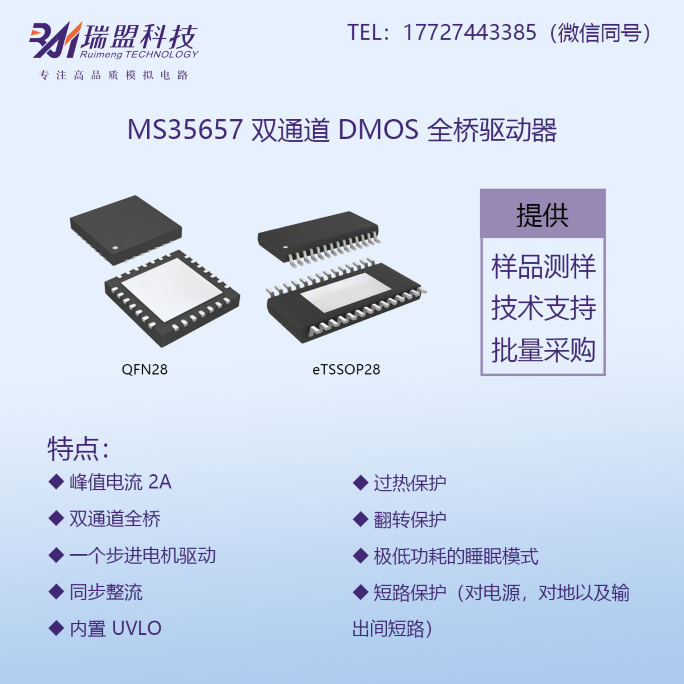

MS35657是一款双通道DMOS全桥驱动器，可以驱动一个步进电机或者两个直流电机。每个全桥的驱动电流在24V电源下可以工作到1.4A。MS35657集成了固定关断时间的PWM电流校正器，以及一个2bit的非线性DAC（数模转换器），可以工作在全步进，半步进，四分之一步进，正转，反转以及待机模式。PWM电流校正器可以选择快衰减，慢衰减及混合衰减模式，可以针对不同电机做选择，减小音频电机噪声。芯片还内置内部同步整流控制电路以降低PWM工作时的功耗。
芯片集成的保护电路有过热保护，欠压保护(UVLO），短路保护以及翻转电流保护。需要技术支持、申请样品请联系：17727443385（V同号）。
应用
内部框图

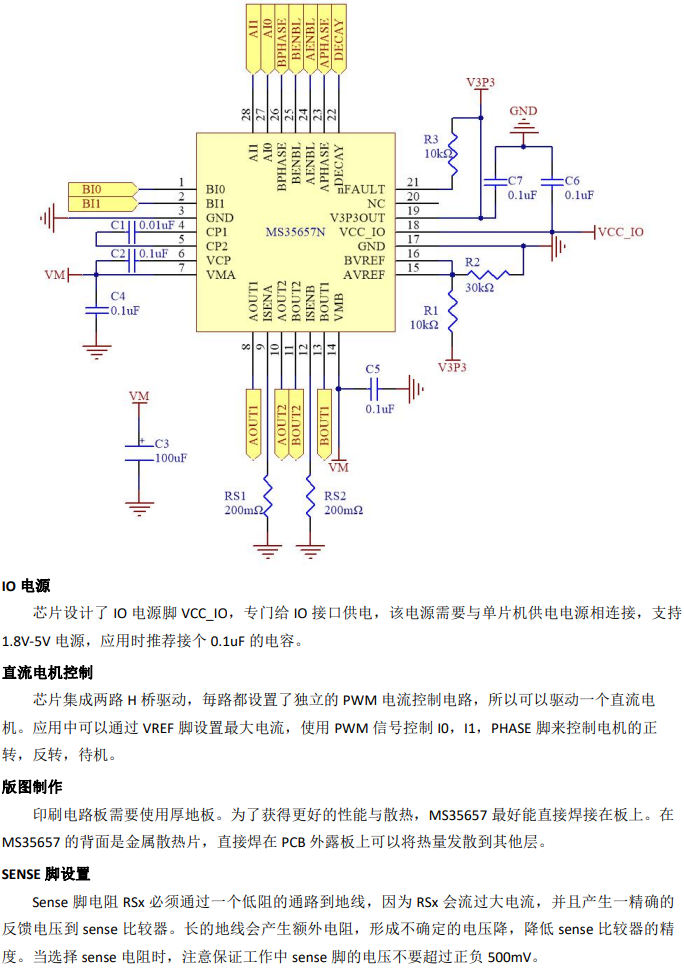

典型应用图
